كابل USB متوافق للتكوين والبرمجة داخل الدائرة لجميع أجهزة Xilinx

ملخص

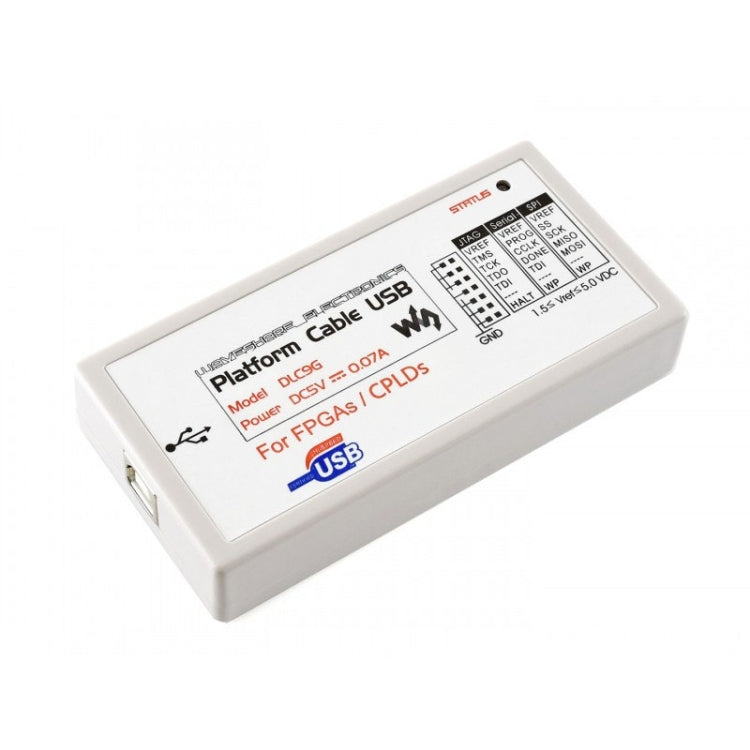

كابل المنصة USB هو كابل متوافق مع USB للتكوين والبرمجة داخل الدائرة لجميع أجهزة Xilinx. وهو متوافق مع كابل USB الأصلي لمنصة XILINX.

سمات
- أداء
1. باستخدام حل CY7C68013A+FPGA، متوافق تمامًا مع كابل USB الأصلي لمنصة XILINX
2. برامج جميع أجهزة Xilinx، بما في ذلك FPGAs / CPLDs / ISP Configuration PROMs
3. يدعم برمجة JTAG وSlave-Serial وSPI لتكوين جميع أجهزة Xilinx
4. واجهات للأجهزة التي تعمل على 5V / 3.3V / 2.5V / 1.8V / 1.5V
5. تردد الساعة المستهدف الاختياري، يدعم تعديل التردد التلقائي لبرنامج XILINX
6. الترقية التلقائية للبرامج الثابتة، من الممكن دعم المزيد من البرامج والأجهزة الجديدة
7. عزل الإشارة مضاد للكهرباء الساكنة ومتعدد الطبقات، لحماية الهدف والمبرمج نفسه

- البرمجيات المدعومة
1. زيلينكس آي إس إي
2. التأثير
3. تشيبسكوب
4. فيفادو

- اجهزة مدعومة
1. أجهزة Xilinx FPGA: UltraScale / 7 series / Zynq / Kintex / Virtex / Artix / Spartan، إلخ.
2. أجهزة Xilinx CPLD: XC9500 / XC9500XL / XC9500XV / CoolRunner XPLA3 / CoolRunner-II، إلخ.
3. أجهزة Xilinx PROM: منصة Flash XCF00S / XCF00P / XL، إلخ.

حالة الصمام
1. أحمر: متصل عبر USB
2. أصفر: USB متصل، ويتم تشغيل Vref (اللوحة المستهدفة).

كيفية الاتصال
1. يتصل بجهاز الكمبيوتر: عبر واجهة USB
2. يتصل باللوحة المستهدفة: يوفر كابل المنصة USB 3 واجهات مختلفة للاتصال باللوحة المستهدفة: JTAG، وSlave Serial، وSPI. يوضح الشكل أدناه دبابيس رأس الواجهات:

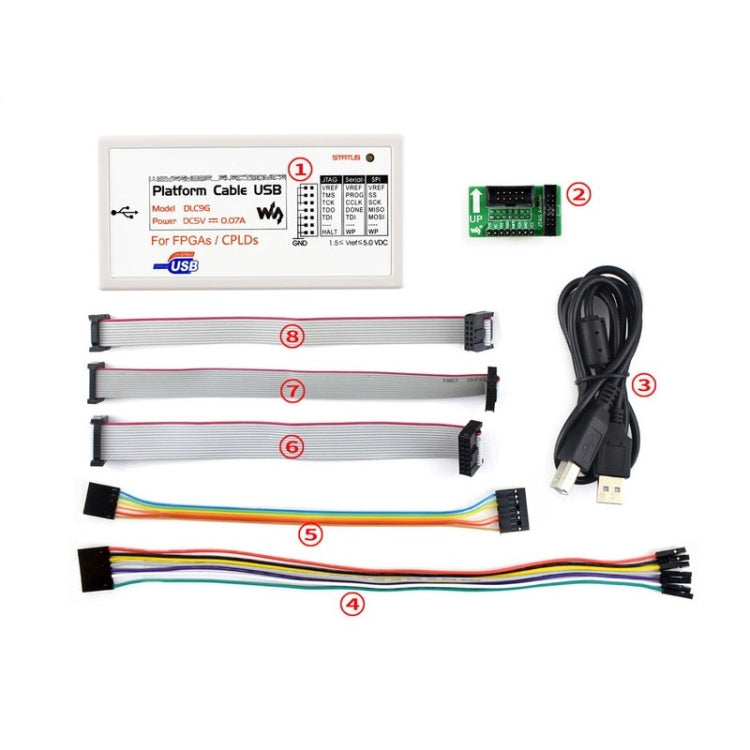

محتويات الحزمة
1. كابل منصة USB الوحدة الرئيسية ×1
2. محول JTAG x1
3. كابل يو اس بي ×1
4. رأس 8 سنون إلى كابل منفصل 7 سنون x1
5. رأس 8 دبوس إلى كابل رأس 6 دبوس × 1
6. كابل JTAG 14 سنًا (2.54 مم) ×1
7. كابل JTAG 14 سنًا (2 مم) ×1
8. كابل JTAG 10 سنون (2.54 ملم) x1
